Основная причина, по которой 90% чертежей для лазерной резки требуют доработки, кроется в несоответствии между конструкторской логикой в CAD и технологическими ограничениями самого процесса. Инженеры часто проектируют детали без учета того, как лазерный луч трактует геометрию: незамкнутые контуры, наложение линий и некорректные допуски приводят к тому, что станок либо не может выполнить рез, либо выдает бракованную деталь. В производственной практике это выливается в необходимость переделывать файлы, и затраты времени на эту стадию могут составлять до 40% от общего срока изготовления заказа.
Почему CAD-файлы не подходят для станка с ЧПУ
Лазерная резка — это термический процесс, управляемый векторной геометрией файла (обычно DXF или DWG). Станок воспринимает не то, что вы видите на экране, а только математическое описание линий. Если в чертеже есть разрыв в 0,01 мм на предполагаемом отверстии, программа управления воспримет это не как окружность, а как незамкнутую дугу. Лазер либо пройдет по ней, не отделив материал (оставив «хвост»), либо сгенерирует ошибку и остановит выполнение программы.
Проблема усугубляется тем, что большинство конструкторов работают с геометрией в абсолютных координатах, не задумываясь о физике резки. Например, лазерный луч имеет ширину (кеф) от 0,15 до 0,3 мм в зависимости от толщины металла и типа оптики. Если в чертеже не заложена компенсация этой ширины (контур ведется строго по номинальному размеру), реальная деталь будет меньше или больше расчетной на величину кефа, что критично для сопрягаемых узлов.
Проблема усугубляется тем, что большинство конструкторов работают с геометрией в абсолютных координатах, не задумываясь о физике резки. Например, лазерный луч имеет ширину (кеф) от 0,15 до 0,3 мм в зависимости от толщины металла и типа оптики. Если в чертеже не заложена компенсация этой ширины (контур ведется строго по номинальному размеру), реальная деталь будет меньше или больше расчетной на величину кефа, что критично для сопрягаемых узлов.
Сравнение: требования чертежа vs. ограничения лазерной резки
Чтобы было понятнее, где именно возникает коллизия, сведем основные ошибки чертежей в таблицу и покажем, как их видит технолог.
| Что на чертеже | Как это видит станок | Последствия для детали |
| Незамкнутый контур (разрыв < 0,1 мм) | Не видит фигуру, игнорирует участок реза | Отверстие не вырезано, либо деталь не отделяется от листа |
| Наложенные линии (двойной контур) | Считывает как два отдельных прохода | Перегрев кромки, увеличение зоны термического влияния, оплавление |
| Сплайны вместо дуг/окружностей | Разбивает траекторию на тысячи микро-отрезков | Рез замедляется, на кромке появляется волнистость, брак по шероховатости (Rz) |
| Острый внутренний угол (0° без радиуса) | Требует резкого изменения вектора скорости | Перегрев вершины угла, выжженная зона (особенно на нержавейке) |
Типичные ошибки, которые закладывают конструкторы
Первая группа ошибок — это незнание форматов и стандартов. Многие отправляют на резку файлы, сохраненные в неподходящих версиях CAD (например, AutoCAD 2020, когда оборудование читает только версию 2004—2007). Или используют растровые вставки (JPG, PNG) внутри векторного чертежа, которые станок, естественно, игнорирует.
Вторая группа — пренебрежение физическими ограничениями материала. Например, проектирование отверстия диаметром, равным толщине листа (отношение 1:1) — это технологический предел, при котором качество кромки резко падает, а допуск уходит в минус. Для надежного результата диаметр отверстия должен быть как минимум равен толщине металла, а лучше превышать её в 1,5 раза.
Третья и самая дорогая ошибка — завышенные требования по допускам. Когда конструктор ставит допуск ±0,05 мм на все размеры детали из листа 20 мм, он превращает заказ в штучное производство с ручной доводкой. Лазер — термический процесс, и он гарантирует ±0,1—0,3 мм на стандартных толщинах. Требование микронов на некритических плоскостях увеличивает стоимость изготовления в разы, потому что снижает скорость резки и требует дополнительного контроля.
Вторая группа — пренебрежение физическими ограничениями материала. Например, проектирование отверстия диаметром, равным толщине листа (отношение 1:1) — это технологический предел, при котором качество кромки резко падает, а допуск уходит в минус. Для надежного результата диаметр отверстия должен быть как минимум равен толщине металла, а лучше превышать её в 1,5 раза.
Третья и самая дорогая ошибка — завышенные требования по допускам. Когда конструктор ставит допуск ±0,05 мм на все размеры детали из листа 20 мм, он превращает заказ в штучное производство с ручной доводкой. Лазер — термический процесс, и он гарантирует ±0,1—0,3 мм на стандартных толщинах. Требование микронов на некритических плоскостях увеличивает стоимость изготовления в разы, потому что снижает скорость резки и требует дополнительного контроля.
Как решают задачу в «Эль Металл»: алгоритм доработки
Вместо того чтобы возвращать чертеж клиенту с пометкой «переделайте», мы запускаем процесс технологического анализа в производстве. Это встроенный этап, который выполняется до того, как лист металла попадет на стол лазера.

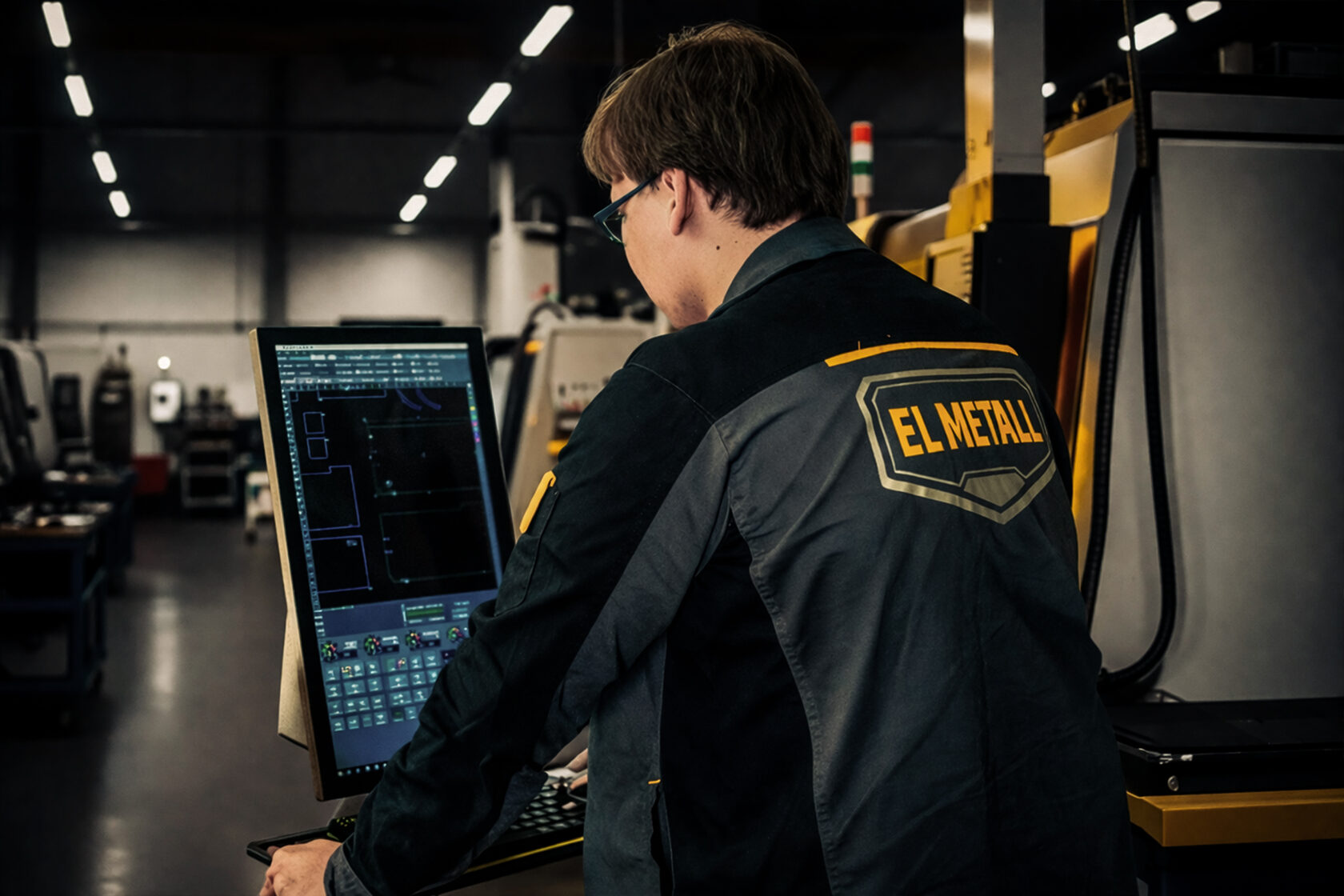

- Автоматическая проверка геометрии (CAM-модуль): загружаем DXF в систему раскроя (Pronest или Radan). Программа за несколько секунд сканирует файл на предмет разрывов, самопересечений и сплайнов. Если находит коллизию — подсвечивает её красным. Технолог либо правит участок вручную, либо отправляет запрос клиенту на согласование правок.
- Оптимизация раскроя и компенсация кефа: после того как геометрия признана корректной, программа автоматически раскладывает детали на листе с учетом минимальных перемычек (обычно 0,5—2 мм в зависимости от толщины). Сразу закладывает компенсацию ширины реза: если деталь должна быть 100 мм, траектория луча смещается внутрь контура, чтобы вырезанный размер соответствовал номиналу.
- Согласование с конструктором (обратная связь): если для экономии материала или обеспечения прочности нужно изменить геометрию (например, сместить отверстие на 5 мм или скруглить угол), мы отправляем клиенту предложение с расчетом выгоды. Без согласия клиента правки не вносятся.
Частые вопросы о доработке чертежей для лазерной резки (FAQ)
Какие форматы чертежей принимают для лазерной резки?
Оптимальные форматы — DXF и DWG (векторные). Главное требование: файл должен содержать только геометрию контуров, без заливок, штриховок и текста, который не предназначен для резки. Сохраняйте файл в версии AutoCAD 2004 или 2007 для лучшей совместимости.
Почему лазер не вырезает отверстия, которые я нарисовал?
Скорее всего, контур отверстия не замкнут. В CAD это часто происходит в местах сопряжения дуги с прямой — остается микроскопический зазор. Проверьте эскиз функцией «Проверка замкнутости» или залейте область цветом: если заливка не работает, контур разорван.
Обязательно ли указывать допуски на чертеже для резки?
Да, это критично. Если допуск не указан, мы применяем стандарт ISO 2768-m (средний класс точности). Для обычных деталей это ±0,1—0,3 мм на размеры до 100 мм. Если вам нужна посадка с натягом или зазором, проставляйте допуски целенаправленно, с учетом того, что лазер — это термический метод, а не фрезерная обработка.
Можно ли сэкономить металл на этапе подготовки чертежа?
Можно, и это основная причина доработок. Оптимизация раскроя (неcтинг) позволяет сэкономить до 15—20% материала. Мы перекладываем детали на листе автоматически и, если нужно, сдвигаем элементы на чертеже на 3—5 мм для более плотной упаковки. Это дает прямую экономию бюджета.
Оптимальные форматы — DXF и DWG (векторные). Главное требование: файл должен содержать только геометрию контуров, без заливок, штриховок и текста, который не предназначен для резки. Сохраняйте файл в версии AutoCAD 2004 или 2007 для лучшей совместимости.
Почему лазер не вырезает отверстия, которые я нарисовал?
Скорее всего, контур отверстия не замкнут. В CAD это часто происходит в местах сопряжения дуги с прямой — остается микроскопический зазор. Проверьте эскиз функцией «Проверка замкнутости» или залейте область цветом: если заливка не работает, контур разорван.
Обязательно ли указывать допуски на чертеже для резки?
Да, это критично. Если допуск не указан, мы применяем стандарт ISO 2768-m (средний класс точности). Для обычных деталей это ±0,1—0,3 мм на размеры до 100 мм. Если вам нужна посадка с натягом или зазором, проставляйте допуски целенаправленно, с учетом того, что лазер — это термический метод, а не фрезерная обработка.
Можно ли сэкономить металл на этапе подготовки чертежа?
Можно, и это основная причина доработок. Оптимизация раскроя (неcтинг) позволяет сэкономить до 15—20% материала. Мы перекладываем детали на листе автоматически и, если нужно, сдвигаем элементы на чертеже на 3—5 мм для более плотной упаковки. Это дает прямую экономию бюджета.
Чертеж — только половина дела
Даже идеальный чертеж не гарантирует качество готового изделия без производственного контроля на каждом этапе. После того как файл доработан и оптимизирован, он передается на лазерную резку металла, где оператор проверяет первый рез по программе (эталонную деталь). И только затем запускается серийная партия. Именно такой подход — от проверки геометрии до финального контроля кромок — позволяет получить деталь, которая совпадает с чертежом.
