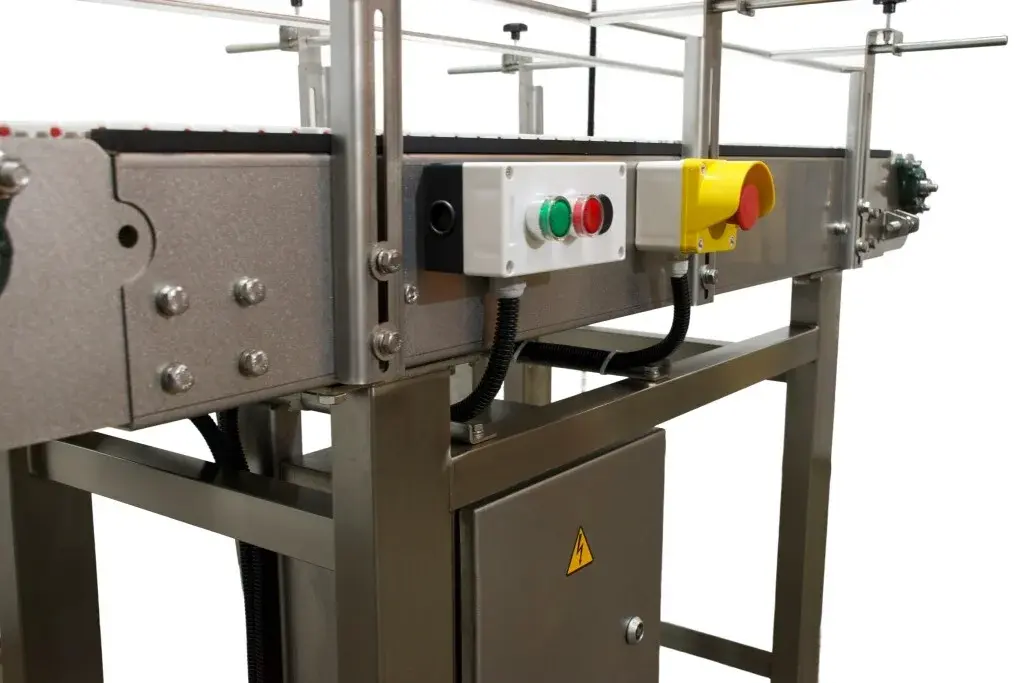

Расчёт мощности привода ленточного конвейера начинается с определения тягового усилия на приводном барабане: оно равно сумме всех сопротивлений движению ленты по трассе. На основе этого усилия и скорости ленты рассчитывается потребная мощность на валу двигателя с учётом КПД всех элементов механической передачи (муфт, редуктора, подшипников). Для большинства промышленных конвейеров с резинотканевой лентой и длиной до 100 м мощность двигателя лежит в диапазоне от 2,2 до 55 кВт, а запас по тяговому фактору (отношение сил натяжения в набегающей и сбегающей ветвях) должен составлять не менее 1,2–1,25 — это гарантирует, что лента не будет проскальзывать на барабане при пусках и пиковых нагрузках.
С чего начинается расчёт: исходные данные и схема трассы
Вторая группа — геометрия трассы: длина конвейера по горизонтали и вертикали, угол наклона, радиусы перегибов. Третья — параметры самой ленты: тип (резинотканевая, резинотросовая), ширина, число прокладок, погонный вес. Ещё понадобятся коэффициенты сопротивления движению: для прямых роликоопор рабочей ветви обычно берут w = 0,02–0,025, для холостой — w = 0,025–0,03. Конкретные значения уточняют по таблицам в справочниках, но на стадии предварительного расчёта эти диапазоны дают приемлемую точность.
Схему трассы разбивают на характерные точки: от точки сбегания ленты с приводного барабана (натяжение S₁) последовательно обходят весь контур, суммируя сопротивления на каждом участке. Это классический «метод обхода по контуру», который описан в любом учебнике по конвейерам. Точку сбегания выбирают за начальную, потому что там натяжение минимально, а все дальнейшие натяжения выражаются через него.
Тяговое усилие и потери: как складываются нагрузки
Сопротивление на прямолинейном участке рабочей ветви вычисляют как W = (q_гр + q_л + q_р)·ω·L·cos β ± (q_гр + q_л)·L·sin β, где знак плюс — для подъёма, минус — для спуска. Здесь q_гр — погонный вес груза, q_л — погонный вес ленты, q_р — погонный вес вращающихся частей роликоопор, ω — обобщённый коэффициент сопротивления, β — угол наклона. Для холостой ветви аналогично, но без q_гр и с другими коэффициентами.
Важный момент: на наклонных участках сила тяжести груза и ленты может как увеличивать, так и уменьшать тяговое усилие. При подъёме она добавляется к сопротивлению, при спуске — частично компенсирует его. В расчётах это учитывается знаком слагаемого с sin β. Пренебрежение этой составляющей — одна из частых ошибок, особенно на конвейерах с углом наклона более 10°.
Сравнение однобарабанного и многодвигательного привода
| Параметр | Однобарабанный привод | Двухбарабанный (головной + хвостовой) |
| Сложность конструкции | Минимальная, один редуктор и двигатель | Выше, два привода с синхронизацией |
| Максимальная длина конвейера (без промежуточных приводов) | Ограничена прочностью ленты (обычно до 150–200 м) | Существенно больше — до 500 м и выше |
| Натяжение ленты в рабочей ветви | Высокое, растёт с длиной конвейера | Ниже за счёт распределения тяги |
| Риск пробуксовки ленты | Выше, особенно при пуске | Ниже, запас по сцеплению распределён |
| Стоимость оборудования | Ниже | Выше на 20–30% |
Выбор схемы привода — всегда компромисс. Однобарабанный привод — вариант по умолчанию для большинства стандартных конвейеров: проще, дешевле, надёжнее в обслуживании. Но при длине трассы более 150–200 м или при углах подъёма более 15° прочность ленты может стать ограничивающим фактором. В таких случаях переходят на двухбарабанные схемы или промежуточные ленточные приводы .
У двухбарабанного привода есть нюанс: распределение тягового усилия между барабанами должно быть согласовано. Если один из двигателей «перетягивает», возникает перекос нагрузки, снижается ресурс ленты и подшипников. Современные системы управления решают эту задачу через частотные преобразователи, которые регулируют момент каждого двигателя в реальном времени. Но на стадии проектирования важно заложить правильное соотношение мощностей — обычно на головной привод приходится 60–70% общей тяги, на хвостовой — 30–40%.
Типичные ошибки при расчёте: на что обратить внимание
Вторая распространённая ошибка — неправильный учёт КПД промежуточных передач. Суммарный КПД привода может сильно отличаться от заявленного в справочниках, если не учесть реальные условия работы. Например, для зубчатого редуктора с масляным туманом КПД близок к 0,98, а для цепной передачи с загрязнёнными звёздочками — падает до 0,92 и ниже. Перемножать паспортные КПД без поправок на среду эксплуатации — путь к заниженной оценке потребной мощности. Для тяжёлых условий (пыль, влага, высокая температура) лучше закладывать КПД на 2–3% ниже табличных значений.
Третья — игнорирование провисания ленты между роликоопорами. Минимальное натяжение на холостой ветви должно обеспечивать провес не более 2% от расстояния между опорами. Если натяжение меньше, лента начинает «хлопать» и вибрировать, что резко повышает износ роликов и самой ленты. В расчётах это проверяют через условие S_min ≥ (q_л + q_гр)·l_оп / (8·f_доп), где f_доп — допустимый провес в долях пролёта (обычно 0,02). Часто эту проверку пропускают, и в результате конвейер работает с повышенным износом.
Практическая последовательность: как считают мощность на предприятии
После этого подбирают ближайший стандартный мотор-редуктор по каталогу — с запасом 10–15% по мощности и с передаточным числом, которое обеспечивает нужную скорость ленты. Если стандартного решения нет, проектируют нестандартный редуктор. При выборе важно учитывать не только мощность, но и момент на валу, а также режим работы (коэффициент использования, число включений в час).
В «Эль Металл» расчёт выполняют в собственной CAD-системе, где параметры трассы, груза и ленты задаются в виде входных данных, а программа выдаёт распределение натяжений и рекомендации по мощности. Однако окончательное решение всегда проверяют вручную — по контрольным точкам. Это позволяет отсечь ошибки, которые могут возникнуть из-за неверно заданных коэффициентов или граничных условий. Подробнее о том, как это работает в производственных условиях, можно посмотреть на странице производства конвейерных систем.
Частые вопросы о расчёте мощности привода ленточного конвейера (FAQ)
Обычно 15–20% сверх расчётной мощности. Для конвейеров с частыми пусками (более 10 включений в час) запас увеличивают до 30%. В некоторых случаях вместо запаса мощности устанавливают гидромуфту или частотный преобразователь, которые ограничивают пусковые токи и позволяют использовать двигатель меньшей мощности.
Как влияет длина конвейера на выбор привода?
С увеличением длины растут потери на трение в роликоопорах и увеличивается натяжение ленты. До 150–200 м обычно достаточно одного привода, для больших длин переходят на многодвигательные схемы. Двухбарабанный привод снижает максимальное натяжение ленты примерно на 20–30%, что позволяет либо уменьшить класс прочности ленты, либо увеличить длину конвейера при той же ленте.
Чем опасен неправильный учёт КПД редуктора?
Занижение КПД на 3–5% приводит к выбору двигателя меньшей мощности, который в пиковых нагрузках будет перегреваться. В лучшем случае снижается ресурс, в худшем — двигатель отключается по тепловой защите. При подборе нужно использовать КПД, соответствующий реальному режиму работы, а не паспортным данным для идеальных условий.
Всегда ли нужен расчёт по точкам (метод обхода)?
Для коротких конвейеров (до 30 м) можно использовать упрощённые формулы, но даже там желательна проверка минимального натяжения на холостой ветви. Для длинных конвейеров с наклонными участками метод обхода по контуру обязателен — без него невозможно корректно распределить натяжения и проверить условие отсутствия пробуксовки на приводном барабане.
Как проверить, что выбранный двигатель не будет перегружен?
По двум критериям: фактическая потребная мощность с запасом не превышает номинальную мощность двигателя, а пусковой момент двигателя (при пониженном напряжении или без него) больше статического момента сопротивления на валу. Для надёжности выполняют тепловой расчёт: температура обмотки при работе в заданном цикле не должна превышать допустимого класса изоляции.
От технического расчёта — к готовому конвейеру
Расчёт мощности и подбор привода — это только первый, хотя и критический, этап проектирования конвейерной системы. Дальше начинается работа над металлоконструкциями: станины, ролики, звёздочки, узлы крепления привода. Здесь важна точность изготовления — от неё зависит, будет ли расчётная мощность реализована на практике или уйдёт в потери на перекосах и заклиниваниях. В «Эль Металл» все несущие элементы и детали привода изготавливают на собственном производстве, что гарантирует их геометрическую точность и соответствие проектной документации. А для нестандартных задач есть собственное конструкторское бюро — мы можем доработать чертежи под конкретный технологический процесс заказчика. Подробнее о подходах к проектированию и изготовлению конвейерных систем — на странице конвейерных решений «Эль Металл».
