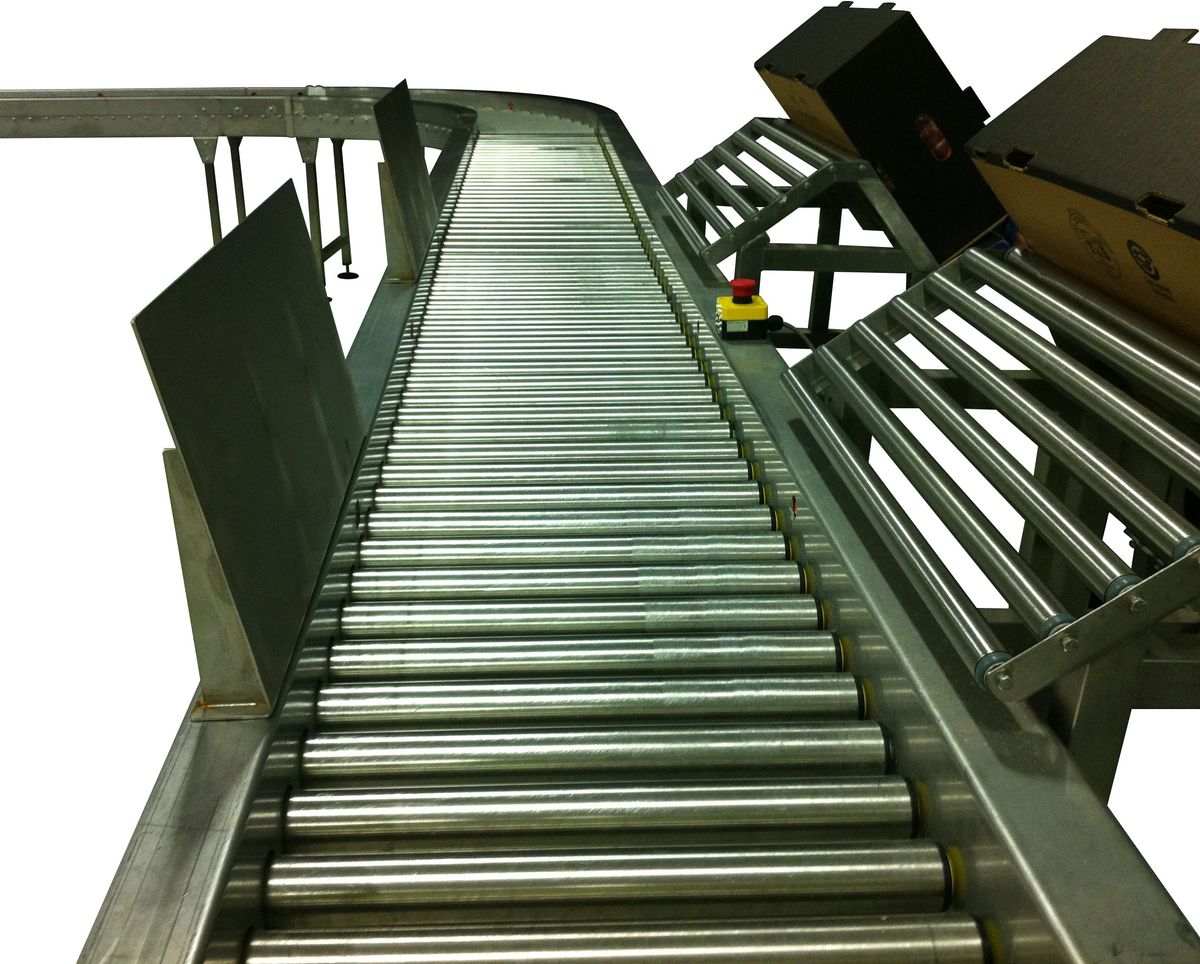

Рольганг — роликовый конвейер, который перемещает штучные грузы. Основное разделение идёт на приводные и неприводные (гравитационные) системы. Выбор между ними определяется не бюджетом, а физикой процесса: приводной рольганг сам задаёт движение через силу трения между вращающимися роликами и грузом , а неприводной работает за счёт либо уклона (силы тяжести), либо внешнего толкателя. Для складов с длинными прямыми участками и тяжёлыми паллетами логика часто склоняется в сторону привода, но для зон накопления или временного хранения неприводные секции бывают удобнее и дешевле.
Что такое рольганг и зачем он нужен на складе
Рольганг — это не просто «стол с роликами». Это ряд цилиндрических роликов, установленных в жёсткую раму на подшипниках. Груз опирается на несколько роликов одновременно, которые уменьшают сопротивление его движению. Для складов и производственных линий рольганг решает задачу линейного перемещения тары, ящиков или заготовок без использования кранов или погрузчиков на каждом участке. Шаг роликов критичен: он должен быть меньше половины длины самого короткого груза — иначе предмет просто провалится между элементами. Стандартный шаг — от 100 до 200 мм, но в точных секциях может быть и меньше.
Приводной и неприводной рольганг: в чём разница
Разница не в наличии двигателя, а в источнике движения груза. Это влияет и на управление, и на энергоэффективность.
| Параметр | Приводной рольганг | Неприводной рольганг (гравитационный) |
| Источник движения | Мотор-редуктор через цепную или ременную передачу | Уклон (сила тяжести) или ручная сила |
| Скорость | Постоянная, регулируется частотным преобразователем (для безударного позиционирования) | Зависит от массы груза и угла наклона (нестабильна) |
| Угол установки | Горизонтально, возможен небольшой подъём | Наклон до 2–3° — если без наклона, груз не сдвинется |
| Зона применения на складе | Магистральные линии, подача к оборудованию, зоны с точной остановкой | Накопители, рольганги-«съезды», зоны, где необходимо накопление грузов |
Особый момент — накопление грузов. В приводном рольганге, если груз блокируется, а ролики продолжают вращаться, возникает трение скольжения, которое портит и груз, и ролик. Поэтому в накопительных приводных секциях используют фрикционные ролики с муфтами проскальзывания . В неприводном варианте это решится само собой — грузы просто стоят на роликах, пока их не подтолкнут.
Подводные камни проектирования: шаг, материал и «съезд»
Когда проектируют рольганг для склада, часто смотрят только на ширину и грузоподъёмность. Но есть три параметра, которые ломают систему:
Шаг роликов. При расчёте шага исходят из жёсткости груза. Паллета с плоским дном прогнётся меньше, чем коробка. Практическое правило: шаг не более 1/3 длины минимального груза. Если груз тяжёлый и «мягкий» (мешки, картон), расстояние уменьшают или кладут стальной лист-подкладку.
Материал трубы ролика. Для складов с сухим режимом — оцинкованная сталь или окрашенная труба. Если зона с повышенной влажностью или химией — нержавейка или пластик. Ролики из пластика тише и бережнее, но у них ниже нагрузочная способность. Полиуретановое покрытие даёт лучший коэффициент сцепления, но удорожает ролик.
Уклон неприводного рольганга. Слишком малый уклон — груз не едет. Слишком большой — груз разгоняется и бьёт о концевые упоры. Расчёт ведётся по коэффициенту трения качения в подшипниках, обычно закладывают 1,5–2% (1,5–2 см на метр длины). Вручную рассчитать точно сложно — проще сделать регулируемые стойки и отстроить на месте.
Шаг роликов. При расчёте шага исходят из жёсткости груза. Паллета с плоским дном прогнётся меньше, чем коробка. Практическое правило: шаг не более 1/3 длины минимального груза. Если груз тяжёлый и «мягкий» (мешки, картон), расстояние уменьшают или кладут стальной лист-подкладку.
Материал трубы ролика. Для складов с сухим режимом — оцинкованная сталь или окрашенная труба. Если зона с повышенной влажностью или химией — нержавейка или пластик. Ролики из пластика тише и бережнее, но у них ниже нагрузочная способность. Полиуретановое покрытие даёт лучший коэффициент сцепления, но удорожает ролик.
Уклон неприводного рольганга. Слишком малый уклон — груз не едет. Слишком большой — груз разгоняется и бьёт о концевые упоры. Расчёт ведётся по коэффициенту трения качения в подшипниках, обычно закладывают 1,5–2% (1,5–2 см на метр длины). Вручную рассчитать точно сложно — проще сделать регулируемые стойки и отстроить на месте.
Как выбрать тип рольганга: пошагово для склада
Последовательность действий для технического специалиста:
- Определите тип груза: паллеты, коробки, цилиндры. Если груз имеет круглое сечение (трубы, рулоны), ролики должны быть коническими или парными с наклоном, иначе груз будет «рыскать». Если груз в таре — подойдут цилиндрические.
- Рассчитайте длину участка и необходимость синхронизации. Если линия длинная и должна синхронно работать с погрузчиком или упаковщиком — ставьте приводной с частотным регулированием. Если это просто накопление тары перед воротами — дешевле и надёжнее гравитационный с регулируемым упором.
- Проверьте доступность подшипников. На складах часто используют ролики с шарикоподшипниками в пылевлагозащитном исполнении (закрытые). Открытые быстро забиваются пылью и стопорятся.
- Продумайте стыковку секций. Модульные системы позволяют перестраивать трассу: добавлять поворотные секции, раздвижные участки («гармошки»), стрелочные переводы. Если склад планирует развитие — закладывайте модульность изначально.
Частые вопросы о проектировании рольгангов (FAQ)
Какой угол наклона нужен для неприводного рольганга?
Обычно 1,5–2° (примерно 2–3 см уклона на метр длины). Точное значение зависит от массы груза, качества подшипников и состояния поверхности роликов. Проще сделать стойки с регулировкой по высоте и выставить уклон на месте тестовым грузом.
Можно ли комбинировать приводные и неприводные секции в одной линии?
Да, это стандартная практика. Приводная секция разгоняет груз и передаёт его на накопительный неприводной участок, где грузы ждут своей очереди. Важно согласовать скорость выхода с уклоном приёмной секции, чтобы не было столкновений.
Зачем нужен частотный преобразователь на приводном рольганге?
Для плавного пуска и точной остановки. Без преобразователя мотор-редуктор при включении дёргает груз, что опасно для хрупких изделий. С преобразователем можно настроить разгон до нужной скорости и торможение с допуском до 1 см.
Какой ресурс у роликов рольганга?
При правильно подобранной нагрузке — 5–7 лет активной работы. Основной износ — подшипники и трубы роликов. Узел заменяется без сварки, достаточно снять ось с фиксаторами и поставить новый ролик.
Обычно 1,5–2° (примерно 2–3 см уклона на метр длины). Точное значение зависит от массы груза, качества подшипников и состояния поверхности роликов. Проще сделать стойки с регулировкой по высоте и выставить уклон на месте тестовым грузом.
Можно ли комбинировать приводные и неприводные секции в одной линии?
Да, это стандартная практика. Приводная секция разгоняет груз и передаёт его на накопительный неприводной участок, где грузы ждут своей очереди. Важно согласовать скорость выхода с уклоном приёмной секции, чтобы не было столкновений.
Зачем нужен частотный преобразователь на приводном рольганге?
Для плавного пуска и точной остановки. Без преобразователя мотор-редуктор при включении дёргает груз, что опасно для хрупких изделий. С преобразователем можно настроить разгон до нужной скорости и торможение с допуском до 1 см.
Какой ресурс у роликов рольганга?
При правильно подобранной нагрузке — 5–7 лет активной работы. Основной износ — подшипники и трубы роликов. Узел заменяется без сварки, достаточно снять ось с фиксаторами и поставить новый ролик.
Проектирование рольгангов под задачу: опыт «Эль Металл»
Проектирование рольганга для склада всегда начинается с анализа грузопотока. Инженеры проектируют конвейерные системы исходя из трёх цифр: масса единицы груза, габаритный размер по длине и требуемая производительность (штук в час). Под эти параметры рассчитывают не только диаметр и шаг ролика, но и мощность привода. В компании используют модульные конструкции, что позволяет встраивать рольганги в уже существующие линии без переварки несущих балок. Это даёт заказчику возможность наращивать длину или менять конфигурацию при масштабировании склада.
