Рольганги и приводные конвейеры: скрытая физика расчета нагрузок для бесперебойной логистики

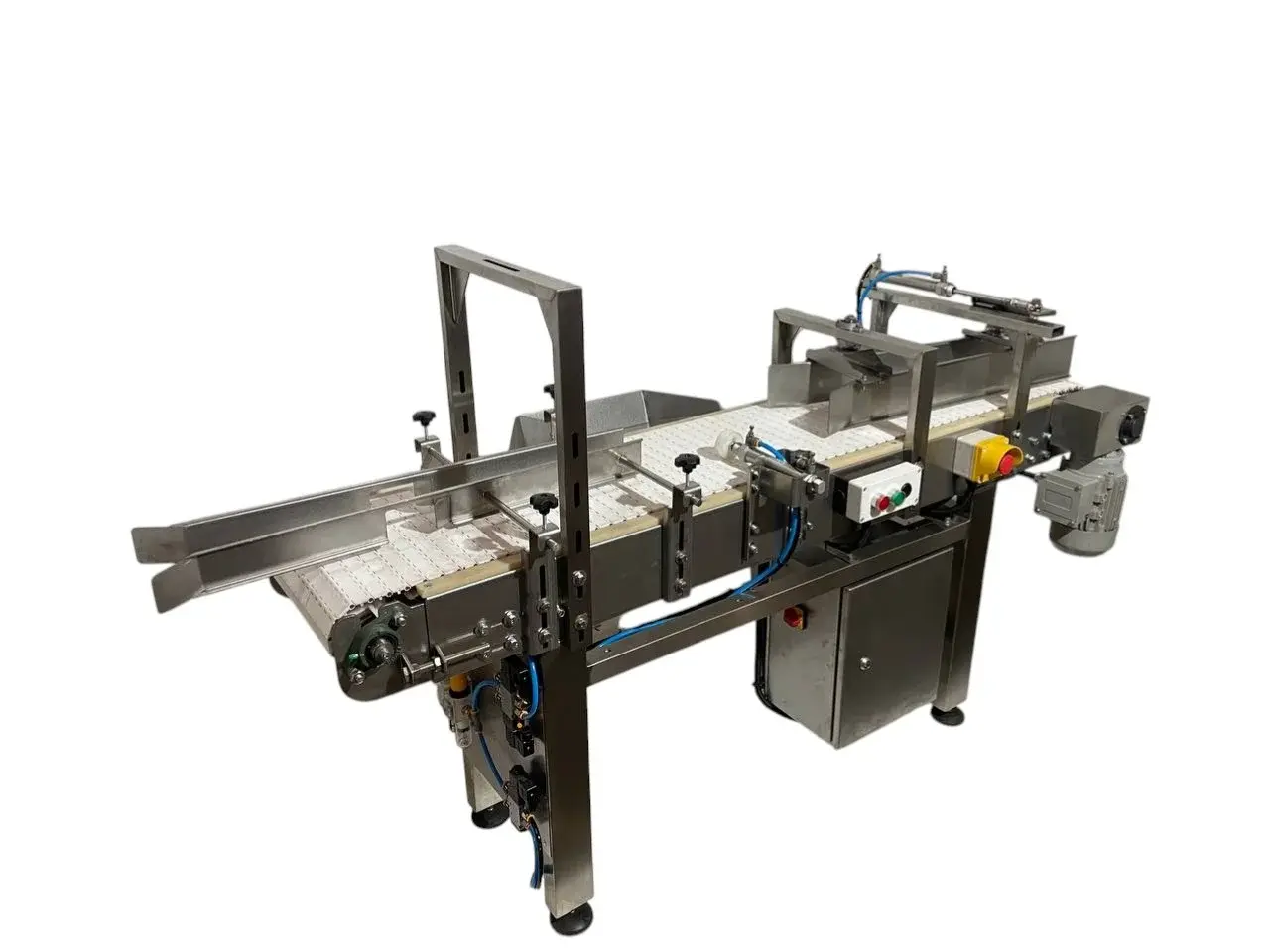

Современный склад, распределительный центр или производственная линия — это живой организм, кровеносной системой которого являются конвейеры. Остановка даже одного участка роликовой трассы из-за заклинившего подшипника или прогнувшейся рамы приводит к параличу всей логистической цепочки. Практика показывает, что 80% таких поломок закладываются не на этапе эксплуатации, а на этапе неверного проектирования. Попытка сэкономить и подобрать комплектующие «на глаз», опираясь только на статический вес груза, неизбежно ведет либо к неоправданному перерасходу бюджета на сверхмощные моторы, либо к регулярным авариям под нагрузкой. Инженерный центр «Эль Металл» раскрывает внутреннюю кухню проектирования конвейерных систем, объясняя, как точный математический расчет динамики гарантирует десятилетия работы вашего оборудования.
Анатомия нагрузок: почему статического веса недостаточно
- Распределенная и точечная нагрузка: Важен не только общий вес, но и площадь контакта. Коробка с плоским жестким дном распределяет свой вес равномерно. Но если это стальная деталь неправильной формы или поддон с поврежденными досками, нагрузка становится точечной. Вся масса в 500 кг может давить на один-единственный ролик, что приведет к мгновенной деформации его оси.
- Динамический коэффициент (Удары и ускорения): В момент запуска двигателя, при резком торможении или когда грузы сталкиваются друг с другом на накопительных участках (зонах аккумуляции), возникает инерционная сила. Динамическая нагрузка превышает статический вес в 1.5–2 раза. Если этот коэффициент не заложен в прочность подшипниковых узлов, они разрушатся через несколько месяцев работы.
- Правило шага роликов (Pitch): Золотой стандарт конвейеростроения гласит: под самым коротким грузом в любой момент времени должно находиться минимум 3, а лучше 4 опорных ролика. Если шаг будет слишком большим, груз начнет «клевать» носом, проваливаясь между роликами. Это создает эффект стиральной доски, вызывая вибрацию, повреждение упаковки и колоссальные перегрузки для привода.
- Тип трансмиссии и интенсивность: Выбор между цепным приводом (для тяжелых, грязных условий и паллет), ременным (для высокоскоростной, тихой сортировки коробов) или мотор-барабанами зависит от режима работы. Для режима 24/7 требуются усиленные редукторы с высоким сервис-фактором (Service Factor).
Инженерная методология «Эль Металл»: как мы исключаем поломки
- Жесткость рамы и ограничение прогиба (L/500): Несущая рама конвейера не должна «играть» под весом. Мы рассчитываем сечение стального профиля так, чтобы максимальный прогиб в центре пролета не превышал значения L/500 (где L — длина пролета между опорами). Если рама прогнется сильнее, ролики потеряют параллельность, цепь начнет слетать со звездочек, а ремни — ускоренно перетираться.
- Запас по крутящему моменту и климатика: Сопротивление качению в подшипниках напрямую зависит от температуры. Если ваш конвейер будет работать на неотапливаемом складе зимой, смазка загустеет. Мы подбираем мотор-редукторы с температурным запасом мощности, чтобы в понедельник утром при -5°C двигатель не сгорел от пусковых токов.
- Амортизация и износостойкость: При загрузке тяжелых деталей краном или погрузчиком неизбежны удары. Для таких зон мы используем специальные ролики с толстостенной трубой и покрытием из литьевого полиуретана. Полиуретан гасит кинетическую энергию удара, защищая подшипники, и значительно снижает уровень шума в цехе.
Таблица: Инженерный выбор роликов в зависимости от типа груза
FAQ: экспертные ответы технолога
Эта проблема возникает из-за прямого пуска электродвигателя, когда на элементы трансмиссии мгновенно обрушивается 100% крутящего момента. Для решения этой задачи мы всегда оснащаем приводы частотными преобразователями (ПЧ). ПЧ обеспечивает плавный разгон и торможение (рампу), что увеличивает ресурс цепей, ремней и редукторов минимум в два раза.
Как транспортировать грузы с неровным или мягким дном (мешки, деформированные поддоны)?
Мягкое дно облегает ролики, создавая огромное сопротивление качению. Для таких грузов расчетный шаг роликов необходимо искусственно сокращать в 1.5–2 раза по сравнению с жесткой тарой. Чем плотнее лежат ролики, тем меньше груз провисает между ними. Альтернативное решение — переход на ленточный конвейер со сплошным настилом.
Можно ли скопировать конструкцию конвейера у конкурентов «на глаз»?
Это самый опасный путь. Внешне ролики с толщиной стенки 1.5 мм и 3.0 мм выглядят абсолютно одинаково. Однако под нагрузкой в 300 кг первый ролик прогнется через месяц, нарушив геометрию всей линии, а второй прослужит 10 лет. Разница заключается во внутренних невидимых параметрах: классе подшипников, марке стали и толщине осей. Проектирование должно опираться на математику, а не на визуальное сходство.
Проектирование и производство конвейеров в «Эль Металл»
Качественный конвейер — это не просто набор сваренных труб и покупных моторов. Это точно сбалансированная физическая система, где каждый элемент подобран с учетом вектора нагрузок. Инженерный центр «Эль Металл» предлагает комплексный подход к созданию логистических трасс: от аудита вашего помещения и расчета кинематики до производства рам на высокоточном лазерном оборудовании и монтажа под ключ. Мы гарантируем, что наша система выдержит заявленные нагрузки и обеспечит бесперебойную работу вашего бизнеса.
