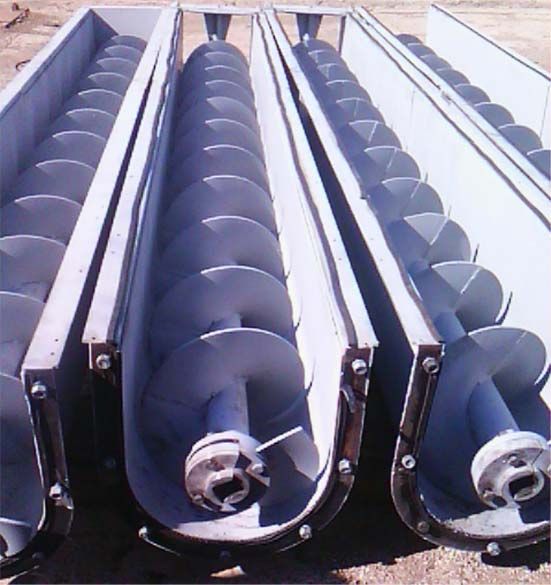

Скребковые и шнековые транспортеры для налипающих материалов решают одну и ту же задачу — перемещение вязких, влажных или слеживающихся грузов — но принципиально разными способами. Для влажных бетонных смесей, глины, цемента, удобрений, формовочного песка и пищевых продуктов с высоким содержанием влаги применение стандартных конвейеров приводит к налипанию на рабочие органы, заклинке и остановке линии. Инженерный выбор сводится к конструкции: скребковый транспортер с цепным тяговым органом подходит для крупнокусковых и абразивных материалов с высокой плотностью, шнековый — для сыпучих и порошкообразных, при этом для самых проблемных сред используются безвальные шнеки и специальные антифрикционные покрытия. Толщина стали, зазор между скребками и желобом, материал футеровки — это не характеристики по каталогу, а расчётные параметры под конкретную задачу.
Механика налипания: почему стандартные решения не работают
Налипание — это не просто досадная мелочь. В закрытом корпусе шнека или в желобе скребкового конвейера материал ведёт себя как гидравлическая система с внутренним трением. Когда частицы цемента контактируют с влагой, они активируются и начинают схватываться прямо на стенках трубы. В зонах застоя — у вала шнека, в промежуточных опорах, в зазоре между скребком и боковой стенкой — образуется так называемая корка. Дальше процесс идёт лавинообразно: шероховатость поверхности увеличивается, и свежие порции материала цепляются за уже застывшие. В случае с влажной глиной или бетоном в роли абразива выступает песок и щебень — металл шнека истирается за считанные недели, а привод перегревается из-за повышенной нагрузки.
В скребковых конвейерах проблема другая. Частицы груза забиваются в зазоры между направляющими и скребками, сужают свободное пространство и заклинивают тяговую цепь. При реверсе транспортируемый материал попадает в натяжное устройство, что тоже ведёт к аварийной остановке. Поэтому инженеры ищут не один универсальный рецепт, а комбинацию конструктивных мер: увеличивают зазоры, меняют геометрию скребков, применяют футеровку с низким коэффициентом трения.
В скребковых конвейерах проблема другая. Частицы груза забиваются в зазоры между направляющими и скребками, сужают свободное пространство и заклинивают тяговую цепь. При реверсе транспортируемый материал попадает в натяжное устройство, что тоже ведёт к аварийной остановке. Поэтому инженеры ищут не один универсальный рецепт, а комбинацию конструктивных мер: увеличивают зазоры, меняют геометрию скребков, применяют футеровку с низким коэффициентом трения.
Скребковый или шнековый: сравнение конструкций для налипающих грузов
| Параметр | Скребковый транспортер | Шнековый транспортер |
| Тип материала | Крупнокусковые, абразивные, влажные (шлак, уголь, удобрения, формовочный песок) | Порошкообразные, мелкокусковые, сыпучие (цемент, мука, мел, гранулы) |
| Главная проблема с налипанием | Заклинивание скребков в направляющих, уплотнение груза у боковых стенок | Нарастание корки на валу и витках, сводообразование в загрузочной горловине |
| Основной способ борьбы | Увеличение зазоров, составные скребки с антифрикционными вставками, выпуклое дно желоба | Безвальная конструкция, увеличенный зазор между витком и корпусом, футеровка полиуретаном |
| Энергоэффективность | Выше при больших объёмах, но чувствителен к перекосам | Ниже из-за трения материала о желоб, но герметичен и компактен |
Конструктивные приёмы, которые действительно работают
Инженерная практика выработала несколько проверенных решений, и все они направлены на одно: не дать материалу закрепиться на рабочей поверхности. Первое — управление зазором. В шнековых конвейерах для цемента зазор между пером шнека и желобом намеренно делают увеличенным или переменным по длине. Это создаёт эффект самоочистки: крупные комки перекатываются через край винта, не спрессовываясь. В скребковых конвейерах применяют обратную стратегию — в старых патентах, например, предлагают делать дно желоба выпуклым по дуге, чтобы скребки прижимались к нему сильнее и счищали налипший материал.
Второе — материалы с низким коэффициентом трения. Внутреннюю поверхность желоба футеруют полиуретаном или сверхвысокомолекулярным полиэтиленом — цемент к ним просто не прилипает. В трубчатых скребковых конвейерах применяют покрытия типа Lottle Nordbak 7255, которые снижают коэффициент трения скольжения с 0,4 до 0,27, а скребки делают составными со вставками из модифицированного фторопласта — здесь коэффициент падает уже до 0,15. Это не просто цифры, а прямое снижение нагрузки на привод и, соответственно, экономия электроэнергии до 10%.
Третье — безвальные шнеки. Отсутствие центрального вала полностью устраняет зону застоя, где налипание начинается в первую очередь. Спираль плавает на слое материала или футеровке, исключая образование мёртвых зон. Для волокнистых и вязких продуктов — это часто единственное рабочее решение.
Второе — материалы с низким коэффициентом трения. Внутреннюю поверхность желоба футеруют полиуретаном или сверхвысокомолекулярным полиэтиленом — цемент к ним просто не прилипает. В трубчатых скребковых конвейерах применяют покрытия типа Lottle Nordbak 7255, которые снижают коэффициент трения скольжения с 0,4 до 0,27, а скребки делают составными со вставками из модифицированного фторопласта — здесь коэффициент падает уже до 0,15. Это не просто цифры, а прямое снижение нагрузки на привод и, соответственно, экономия электроэнергии до 10%.
Третье — безвальные шнеки. Отсутствие центрального вала полностью устраняет зону застоя, где налипание начинается в первую очередь. Спираль плавает на слое материала или футеровке, исключая образование мёртвых зон. Для волокнистых и вязких продуктов — это часто единственное рабочее решение.
Типичные ошибки заказчика: что приводит к переделке
Первая и самая распространённая ошибка — выбор конвейера по каталогу, без учёта гранулометрического состава и влажности груза. Для цемента можно взять стандартный закрытый шнек со сплошным винтом — и получить остановку через три смены из-за нарастания корки на валу. Для влажной глины сплошной шнек тоже не подходит, нужен лопастной, который одновременно рыхлит материал.
Вторая ошибка — экономия на промежуточных опорах. В длинных шнеках (больше 6 м) вал провисает, витки начинают задевать желоб, и материал заклинивается в зазоре. Усиленная концевая опора с тремя подшипниками и выносные подшипниковые узлы с сальниковыми набивками — это не опция, а необходимость для абразивных сред.
Третья — игнорирование системы очистки. В скребковых конвейерах ревизионные люки по длине желоба — не роскошь, а инструмент, позволяющий проводить механическую очистку без полного демонтажа. В шнековых — реверсивный ход привода на пару оборотов перед пуском разрыхляет спрессованную массу. Эти вещи должны быть заложены в ТЗ на этапе проектирования, а не добавляться потом ценой переделки.
Вторая ошибка — экономия на промежуточных опорах. В длинных шнеках (больше 6 м) вал провисает, витки начинают задевать желоб, и материал заклинивается в зазоре. Усиленная концевая опора с тремя подшипниками и выносные подшипниковые узлы с сальниковыми набивками — это не опция, а необходимость для абразивных сред.
Третья — игнорирование системы очистки. В скребковых конвейерах ревизионные люки по длине желоба — не роскошь, а инструмент, позволяющий проводить механическую очистку без полного демонтажа. В шнековых — реверсивный ход привода на пару оборотов перед пуском разрыхляет спрессованную массу. Эти вещи должны быть заложены в ТЗ на этапе проектирования, а не добавляться потом ценой переделки.
Как выбирать транспортер под конкретные условия
Алгоритм выглядит так:
- Если материал абразивный, крупнокусковой, с высокой плотностью: скребковый конвейер с цепным тяговым органом. Обратите внимание на зазоры между скребками и стенками желоба — конструкция должна предусматривать либо увеличенный зазор, либо систему с Г-образными накладками, создающую окна для выхода уплотнённого материала. Составные скребки со сменными полимерными накладками — обязательное условие.
- Если материал порошкообразный, гигроскопичный или склонный к сводообразованию: шнек. Для цемента, муки, гипса — закрытый шнек с футерованной трубой и выносными подшипниками. Для влажных бетонных смесей или шлама — безвальный шнек в желобе с возможностью открывания крышек для чистки.
- Для глинистых масс и тестообразных материалов: лопастной шнек, который за счёт отдельных лопастей одновременно перемещает и рыхлит продукт, предотвращая слеживание.
Частые вопросы о скребковых и шнековых транспортерах (FAQ)
Какой транспортер лучше для влажной глины — скребковый или шнековый?
Для влажной глины чаще используют шнековые транспортеры лопастного типа — они одновременно перемещают и рыхлят массу, предотвращая её слеживание в желобе. Скребковые конвейеры для глины менее эффективны из-за забивания зазоров между скребками и стенками.
Что такое безосевой шнек и когда он применяется?
Безосевой (гибкий) шнек — это спираль без центрального вала. Он применяется для транспортировки липких, вязких и волокнистых материалов, которые налипают на вал в обычных шнеках. Отсутствие вала исключает зоны застоя, а спираль самоочищается за счёт вибрации при вращении.
Почему налипает цемент в шнеке и как это предотвратить?
Цемент налипает из-за гигроскопичности — он активируется при контакте с влагой в воздухе. Предотвращают налипание с помощью футеровки полиуретаном (цемент к нему не прилипает), увеличенного зазора между шнеком и корпусом и герметизации подшипниковых узлов, чтобы исключить попадание влаги.
Сколько служит шнек для цемента и от чего зависит ресурс?
Ресурс зависит от абразивного износа. Для сухого цемента без комков — до нескольких лет при правильной футеровке. Для влажного или с примесями песка — может исчисляться неделями: песок и щебень работают как абразив, стачивая витки. Ключевой фактор — материал витков (износостойкая сталь) и наличие футеровки корпуса.
Можно ли использовать скребковый конвейер для пищевых продуктов?
Да, но в гигиеническом исполнении: из нержавеющей стали AISI 304 с полированными поверхностями, без скрытых полостей и с быстросъёмными кожухами для санитарной обработки. Для пищевых производств используют модульные ленты из пищевого пластика, а сама конструкция скребкового конвейера должна исключать налипание продукта за счёт гладких поверхностей и специальной геометрии.
Для влажной глины чаще используют шнековые транспортеры лопастного типа — они одновременно перемещают и рыхлят массу, предотвращая её слеживание в желобе. Скребковые конвейеры для глины менее эффективны из-за забивания зазоров между скребками и стенками.
Что такое безосевой шнек и когда он применяется?
Безосевой (гибкий) шнек — это спираль без центрального вала. Он применяется для транспортировки липких, вязких и волокнистых материалов, которые налипают на вал в обычных шнеках. Отсутствие вала исключает зоны застоя, а спираль самоочищается за счёт вибрации при вращении.
Почему налипает цемент в шнеке и как это предотвратить?
Цемент налипает из-за гигроскопичности — он активируется при контакте с влагой в воздухе. Предотвращают налипание с помощью футеровки полиуретаном (цемент к нему не прилипает), увеличенного зазора между шнеком и корпусом и герметизации подшипниковых узлов, чтобы исключить попадание влаги.
Сколько служит шнек для цемента и от чего зависит ресурс?
Ресурс зависит от абразивного износа. Для сухого цемента без комков — до нескольких лет при правильной футеровке. Для влажного или с примесями песка — может исчисляться неделями: песок и щебень работают как абразив, стачивая витки. Ключевой фактор — материал витков (износостойкая сталь) и наличие футеровки корпуса.
Можно ли использовать скребковый конвейер для пищевых продуктов?
Да, но в гигиеническом исполнении: из нержавеющей стали AISI 304 с полированными поверхностями, без скрытых полостей и с быстросъёмными кожухами для санитарной обработки. Для пищевых производств используют модульные ленты из пищевого пластика, а сама конструкция скребкового конвейера должна исключать налипание продукта за счёт гладких поверхностей и специальной геометрии.
Проектирование и изготовление скребковых и шнековых транспортеров в «Эль Металл»
«Эль Металл» проектирует и изготавливает оба типа транспортеров — и скребковые, и шнековые — под конкретные условия заказчика. Собственное конструкторское бюро позволяет на этапе ТЗ просчитать зазоры, выбрать материал витков и футеровки, заложить систему очистки и обслуживания. Весь цикл — от резки металла до порошковой покраски и сборки — выполняется на одной площадке в Минске, без передачи субподрядчикам. Это даёт контроль над качеством каждого стыка и возможность оперативно внести изменения в конструкцию, если материал заказчика ведёт себя не так, как предполагалось. Подробнее о производстве конвейерных систем — в соответствующем разделе сайта.
